RAMシリーズ用互換モニタ交換手順書（E7091A-R5）要約版
詳細は、PDFをご覧ください。
製品情報
| 製造会社 | ケー・イー・エム(株) |
| 機器名 | アッシング装置 RAMシリーズ |
| 機種名 | － |
| 製造番号 | － |
1．対象機種
1.1 対象装置
ケー・イー・エム(株)製アッシング装置RAMシリーズ
RAM-200, RAM-250, RAM-6500, RAM-8500, RAM-8500 II, RAM-61000
1.2 対象モニタ
富士電機(株)ELモニタ L640M400C, L640M400CX または、東ソー(株)ELモニタ LET640.400TS-5 24(MD640.400-54)と
富士電機(株)RGBインターフェース基板 L640F005, L640F006, L640F006A または、
東ソー(株)RGBインターフェース基板 LF-640-001, LF-640-005 の組合わせが対象になります。
2．モニタの交換方法
（１）既存モニタの取り外し

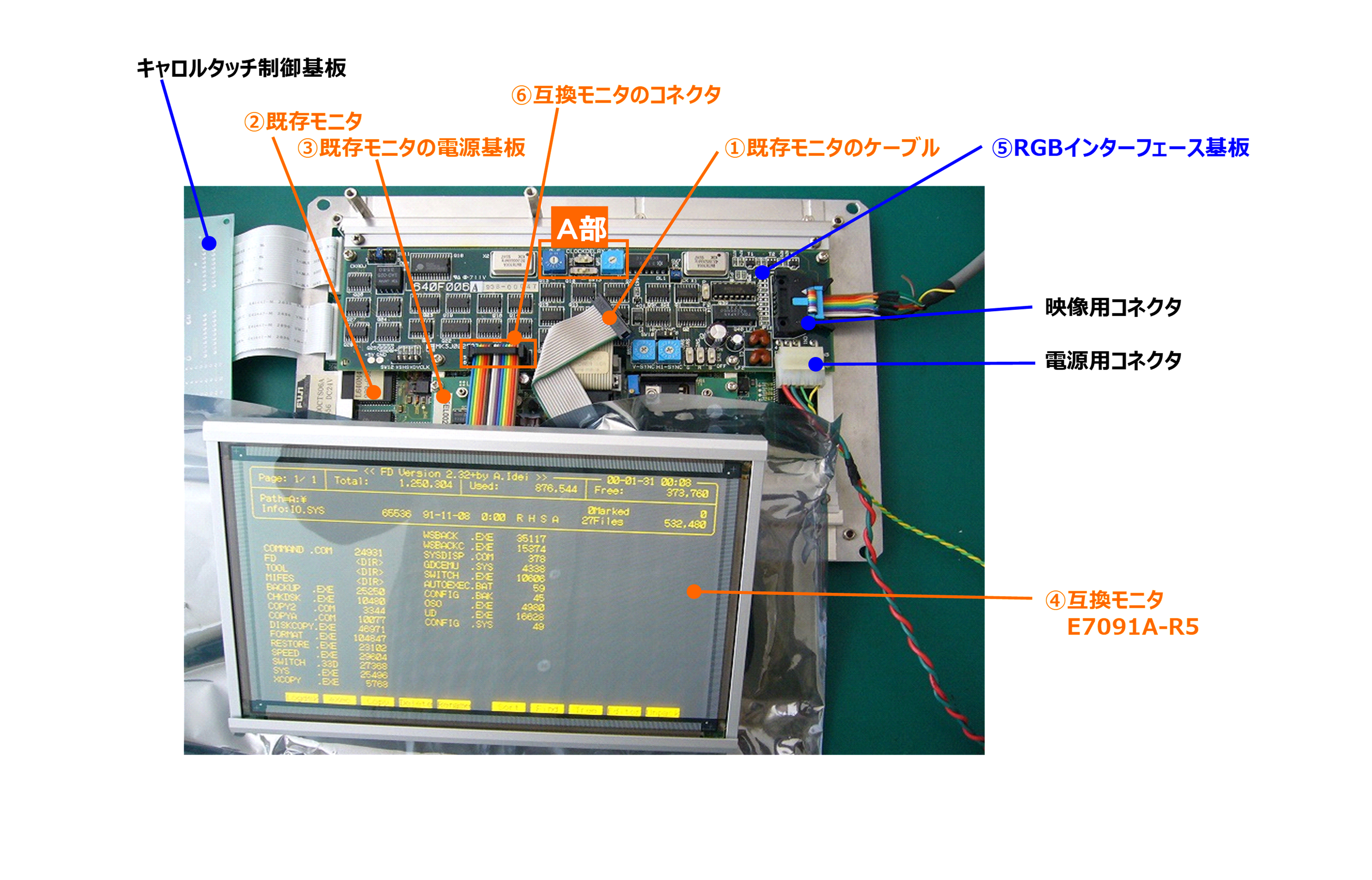

図1．モニタ・ユニット
図1. に示すモニタ·ユニットから①既存モニタのケーブルを引き抜き、
②既存モニタ,③既存モニタの電源基板を取り外します。その他の基板、ケーブル、ネジ等は、そのまま流用します。
（２）互換モニタの取り付け
図1. に示すモニタ·ユニットに④互換モニタE7091A-R5 を取り付け、
⑤RGBインターフェース基板に⑥互換モニタのコネクタを接続します。これで互換モニタの交換作業は終了です。
3．その他

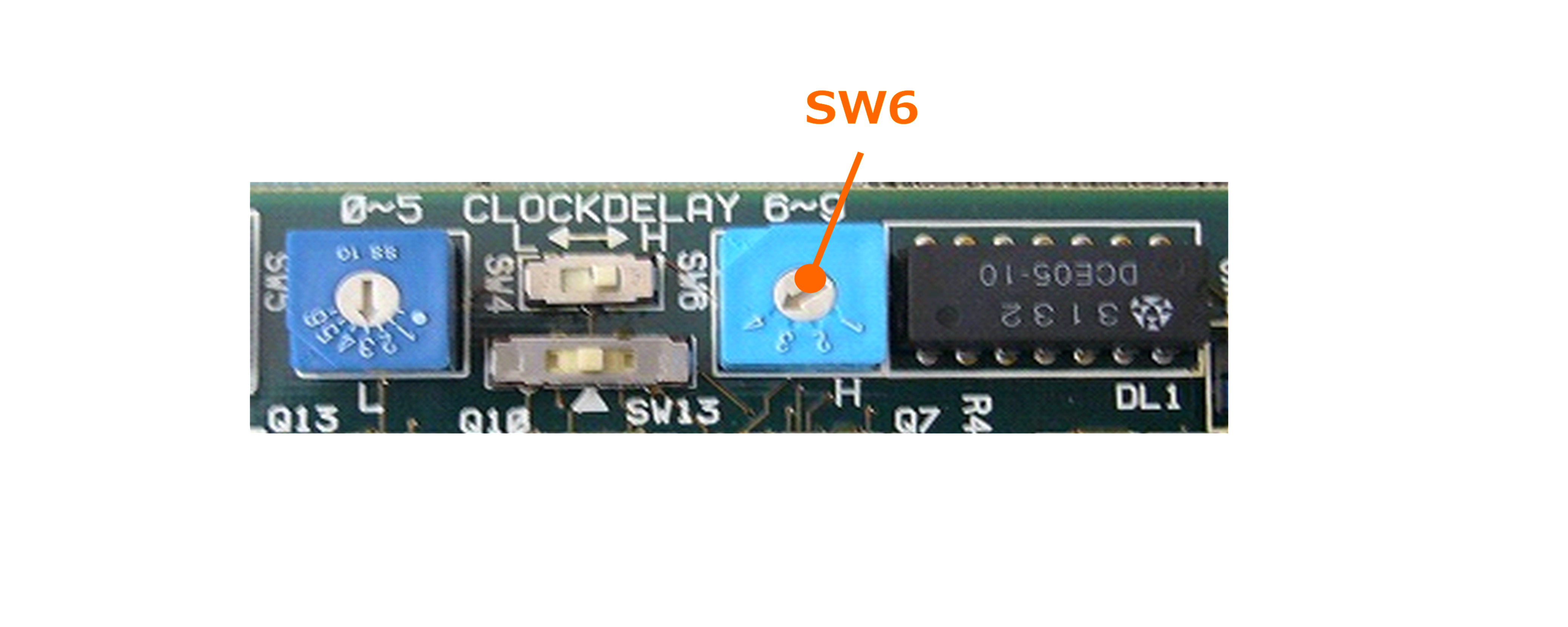

図2．CLOCK DELAYの調整（⑤RGBインターフェース基板）
⑤RGBインターフェースボードL640F006, L640F006A において、表示画面にチラツキが有る場合
図2. に示すCLOCK DELAY調整用ロータリースイッチSW6（図1. に示す5RGBインターフェース基板上のA部）
0~5 の値を4 → 1 に変更してください。
