RAMシリーズ用モニタの構成機器（E7091A-R5）要約版
詳細は、PDFをご覧ください。

製品情報

A. 対象装置（機種）、対象機器

1. 対象装置（RAMシリーズ）

互換モニタ E7091A-R5 が交換可能な装置は、ケー・イー・エム（株）製アッシング装置RAMシリーズのRAM-200 / RAM-250 / RAM-6500 / RAM-8500 / RAM-8500 II / RAM-61000 です。

2. 対象機器

図1に示す構成機器を組み合わせた既存モニタが対象となります。

B. 構成機器

1. 表示部の構成機器

既存モニタの表示部は、ELモニタ、RGBインターフェース基板、映像ケーブル、電源コネクタで構成されています。
図１．に示すＥＬモニタと映像ケーブルは、弊社の互換モニタに代替え（交換）した事例です。

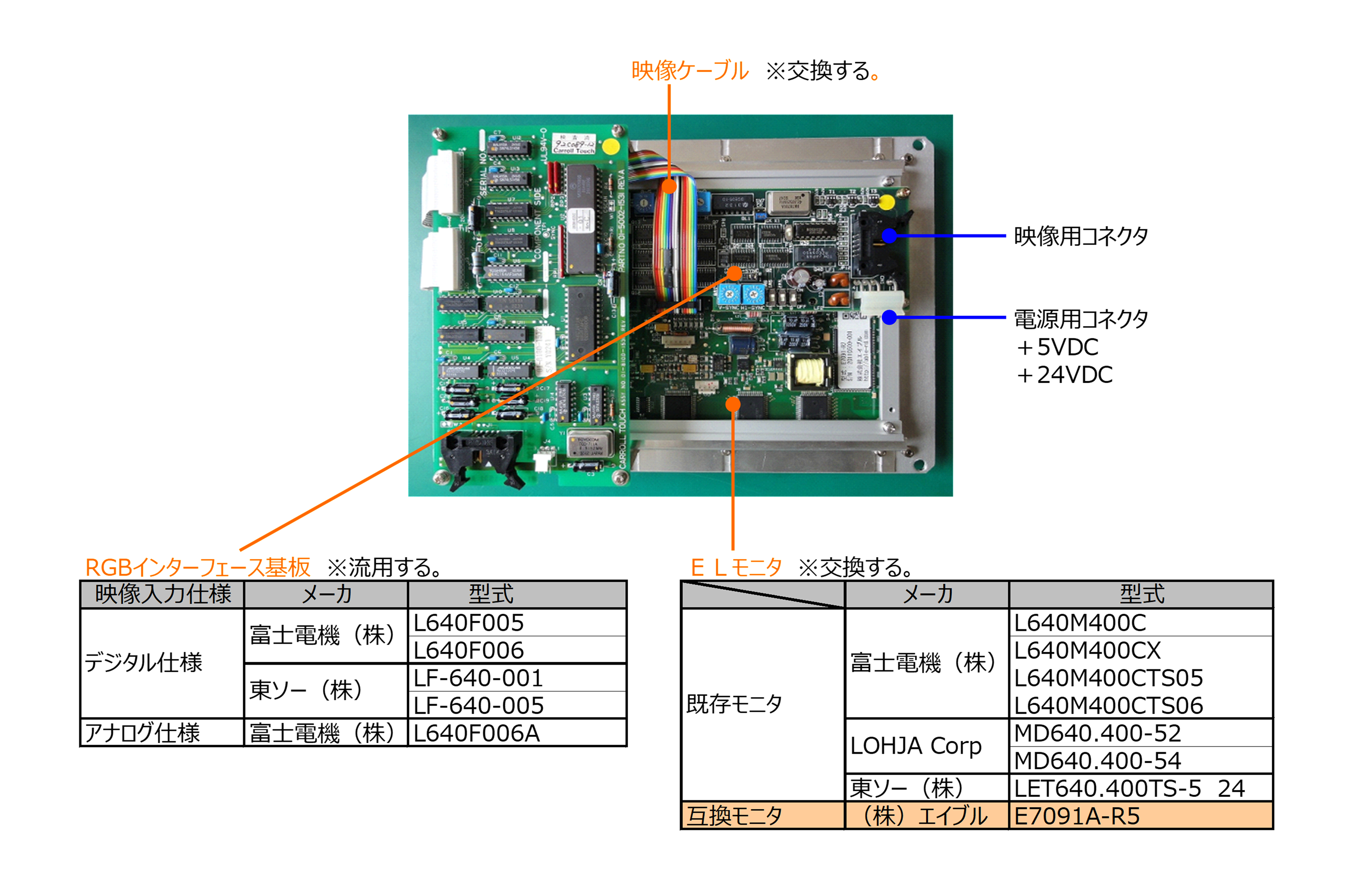

図1．RGBインターフェース基板・ELモニタ

映像入力仕様

既存モニタ型式

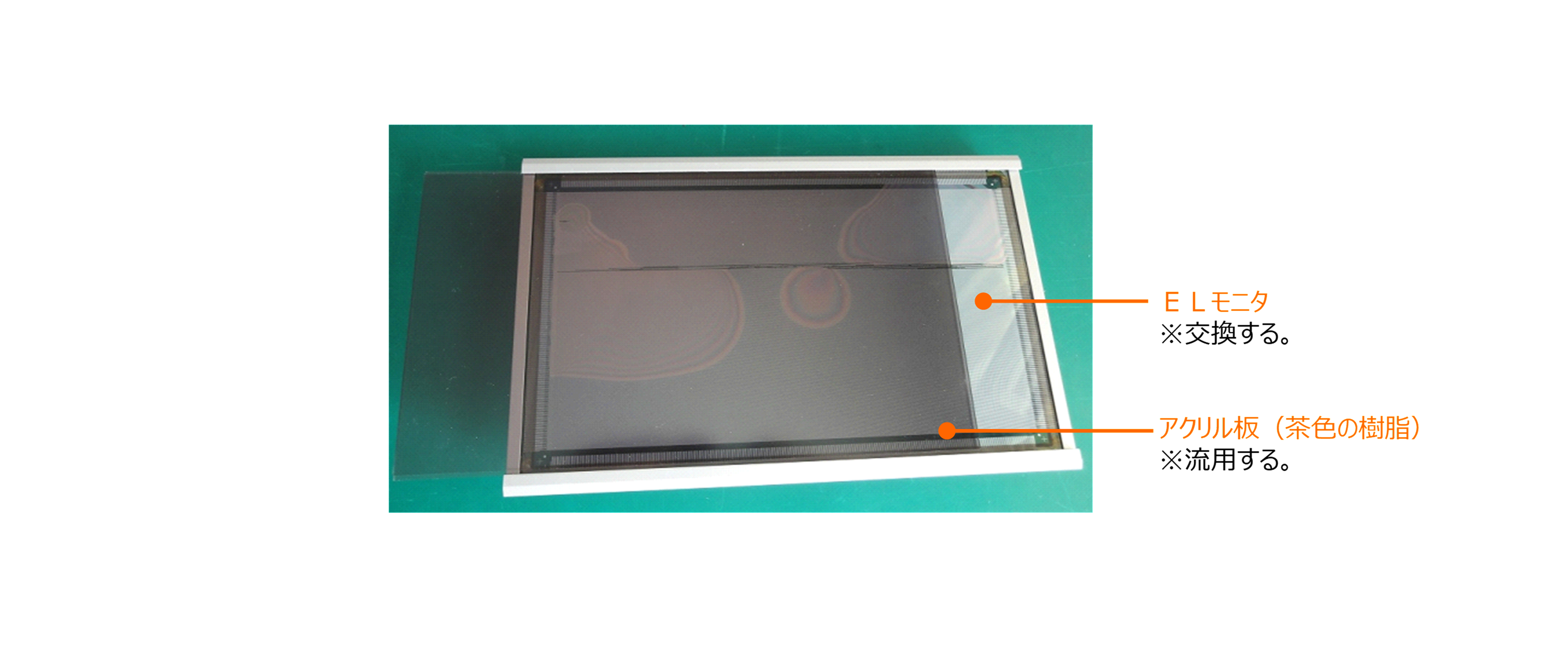

図2．アクリル板

2. タッチパネル部の構成機器

既存のRAMシリーズ用モニタのタッチパネル部は、 赤外線センサー（発光素子，受光素子）、を用いたキャロルタッチ社製のキャロルタッチ（製品名）が組み込まれており、 図３．～図５．に示す構成機器にて構成されています。 ※タッチパネル部の構成機器は、弊社にて修理対応可能です。

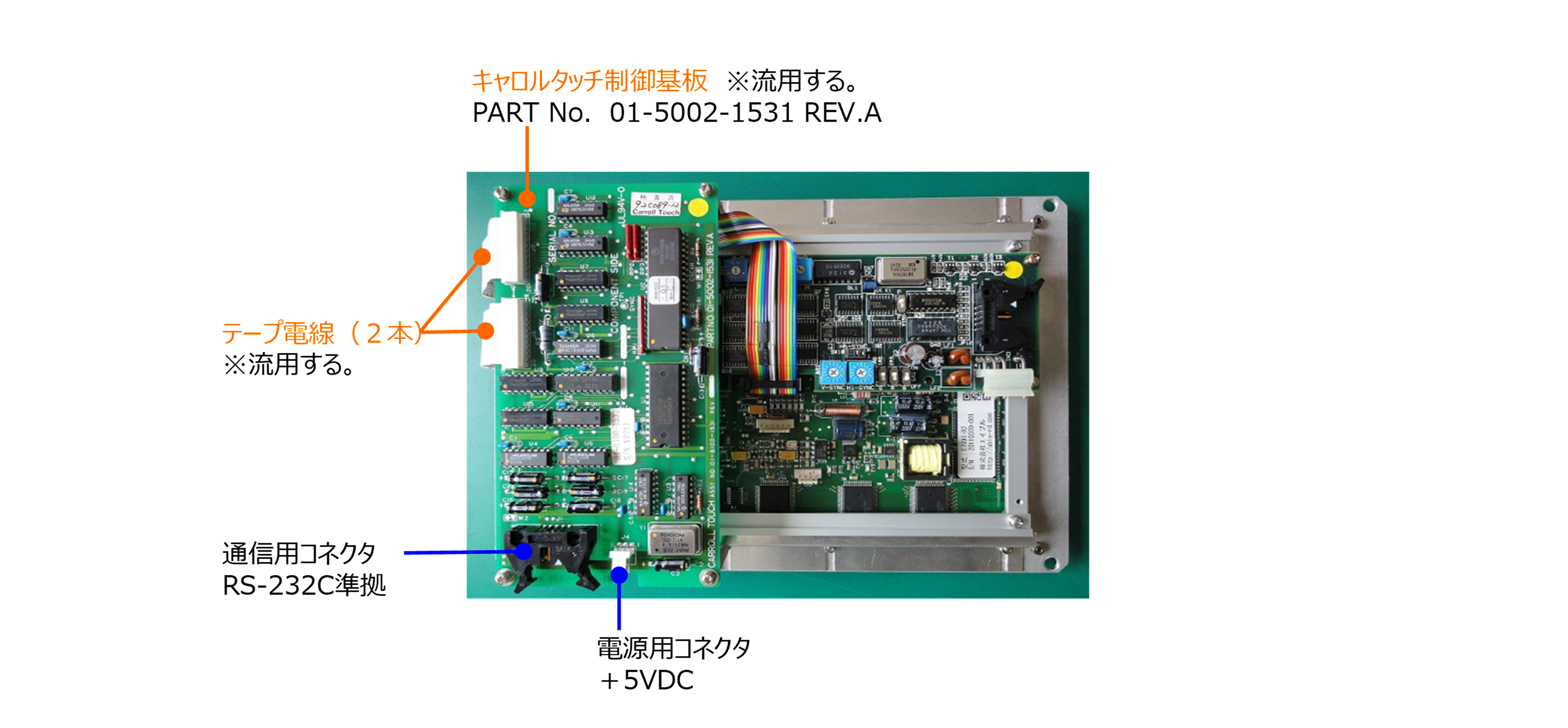

図3．キャロルタッチ制御基板

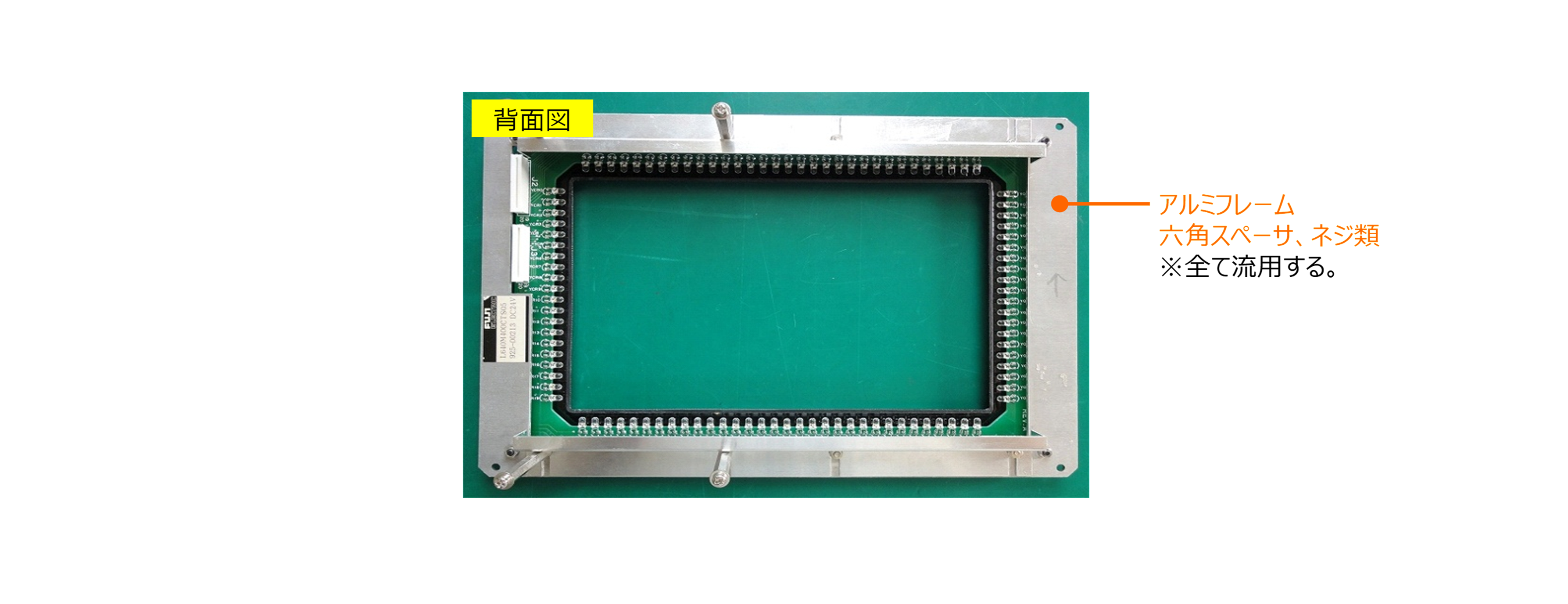

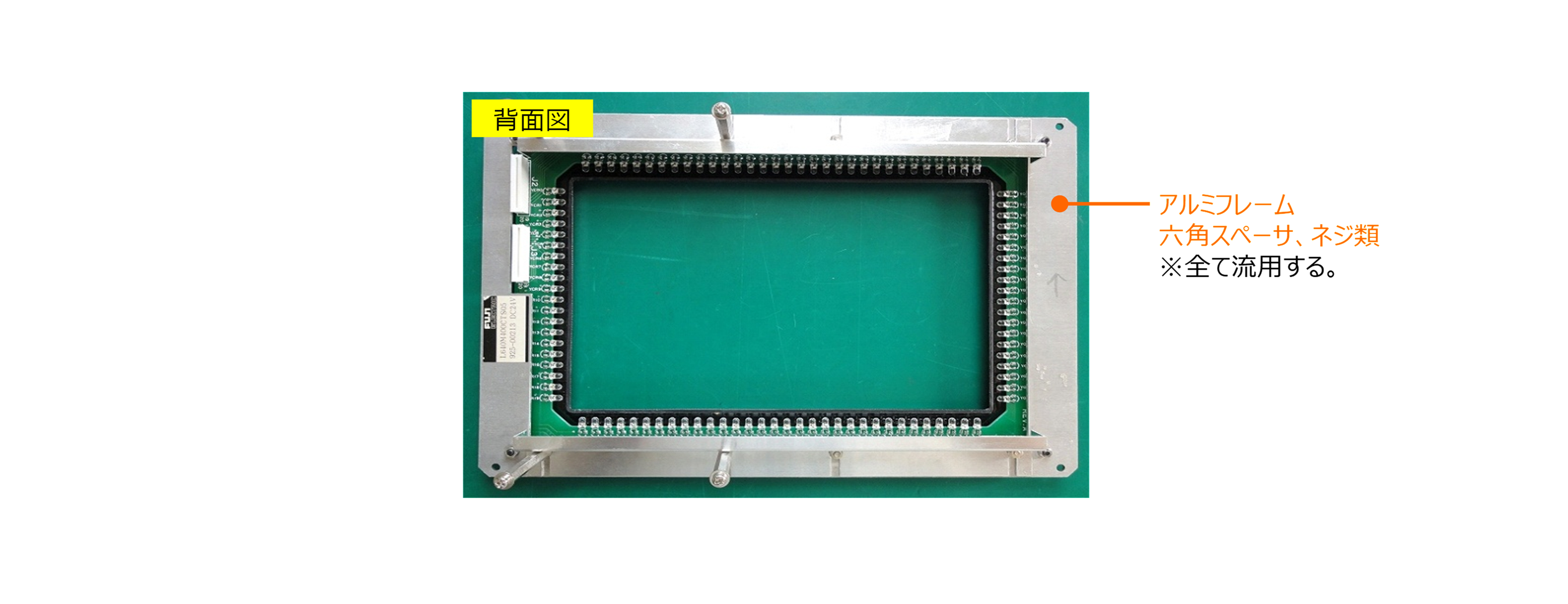

図4．ベゼル・赤外線センサー基板（背面図）

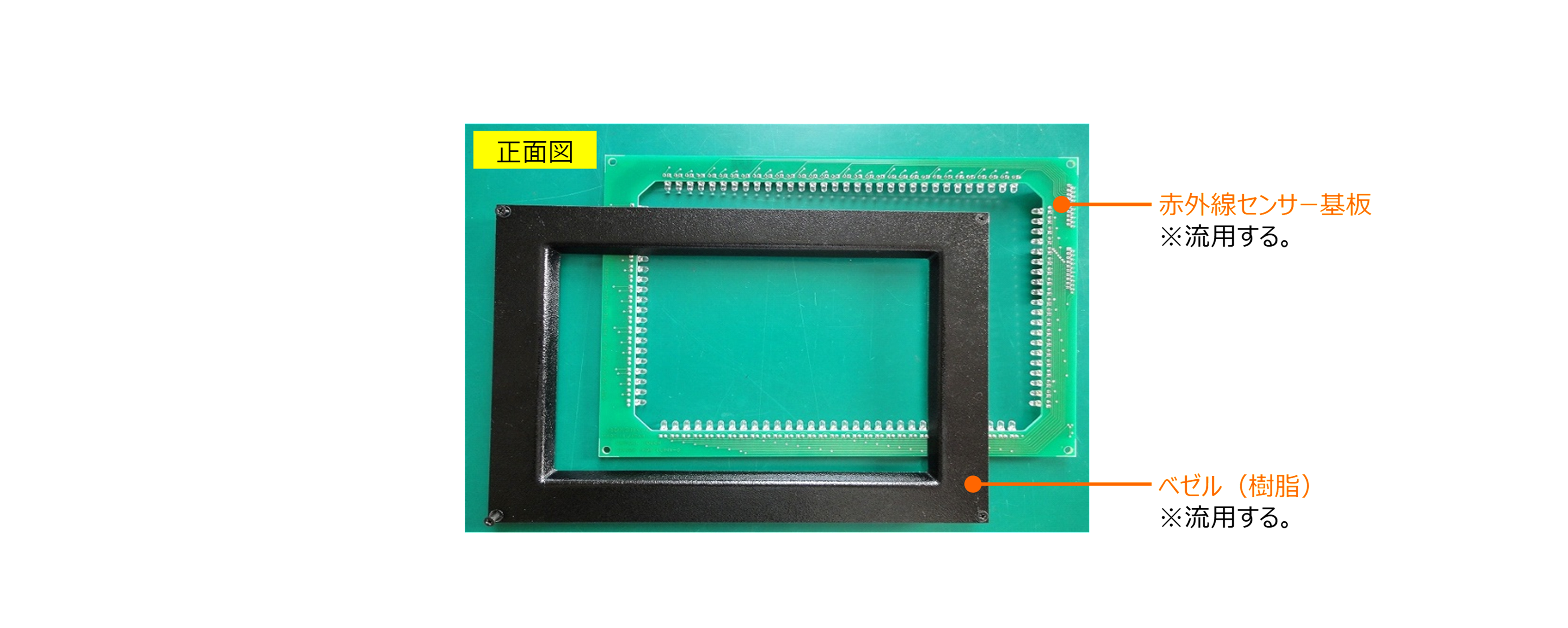

図5．ベゼル・赤外線センサー基板（正面図）

3. その他（注意点）

（１）既存のＥＬモニタがLOHJA Corp社製MD640.400シリーズの場合
　　既存のＥＬモニタが図６．に示すLOHJA Corp社製ＥＬモニタの場合（表の型式を参照のこと。）、
　　RGBインターフェース基板は、図６．に示すＡ部のアルミフレームとＢ部の電源基板の４ヶ所にて固定されています。
　　ただ、弊社の互換モニタに代替え（交換）の際は、互換モニタには図６に示すＢ部に相当する固定部は無く、RGBインターフェース基板を固定することが出来ません。

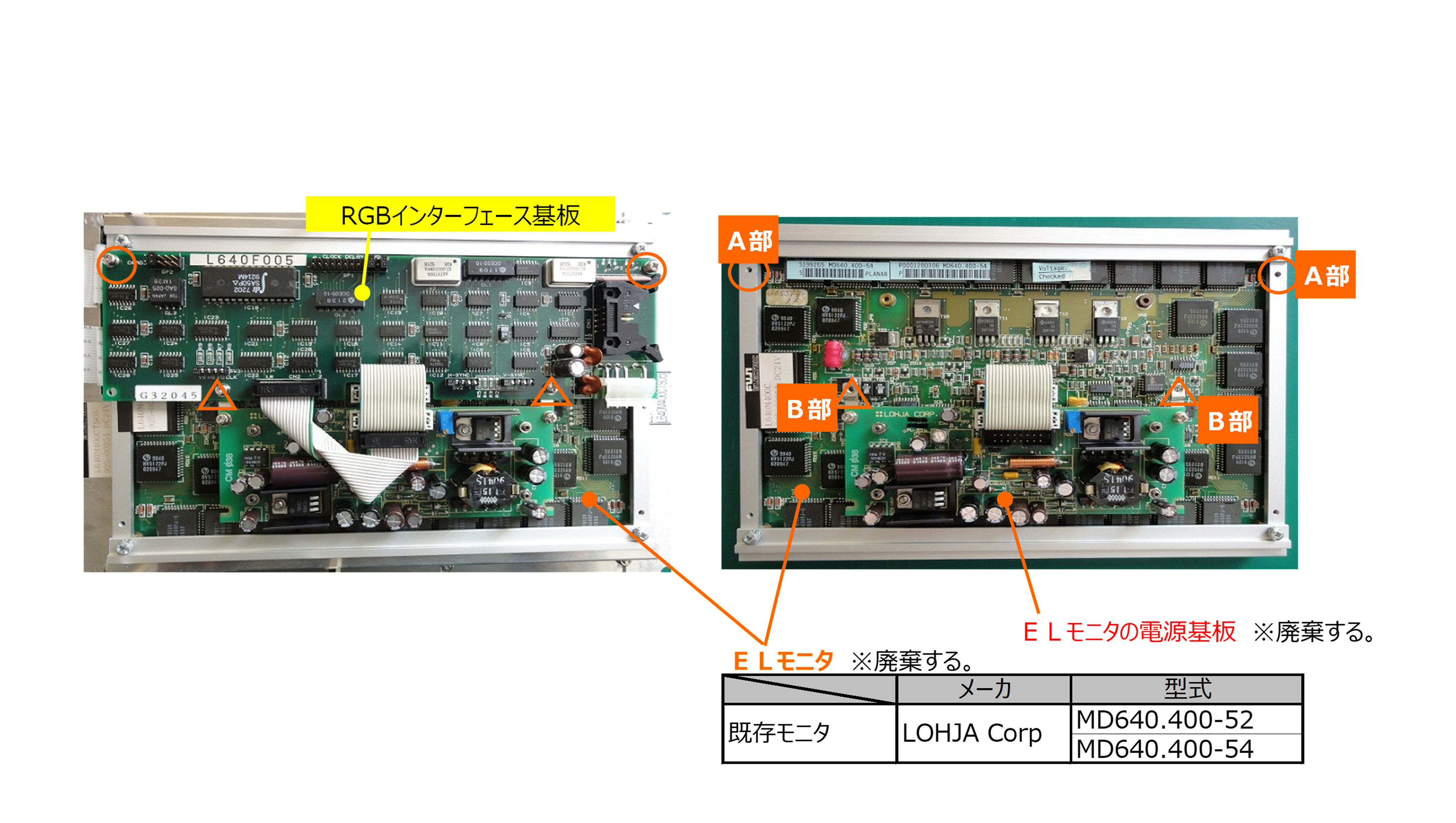

図6．LOHJA Corp社製ELモニタの構成図（背面図）

上記の対応策は、
他のＥＬモニタに使われている図７．に示すＣ部のRGBインターフェース基板の取り付けステー（左右１個、計２個）を使い、RGBインターフェース基板を図７．に示すＤ部のアルミフレームに固定すれば解決できます。その対応策を施した事例は、図８．に示す写真をご確認ください。

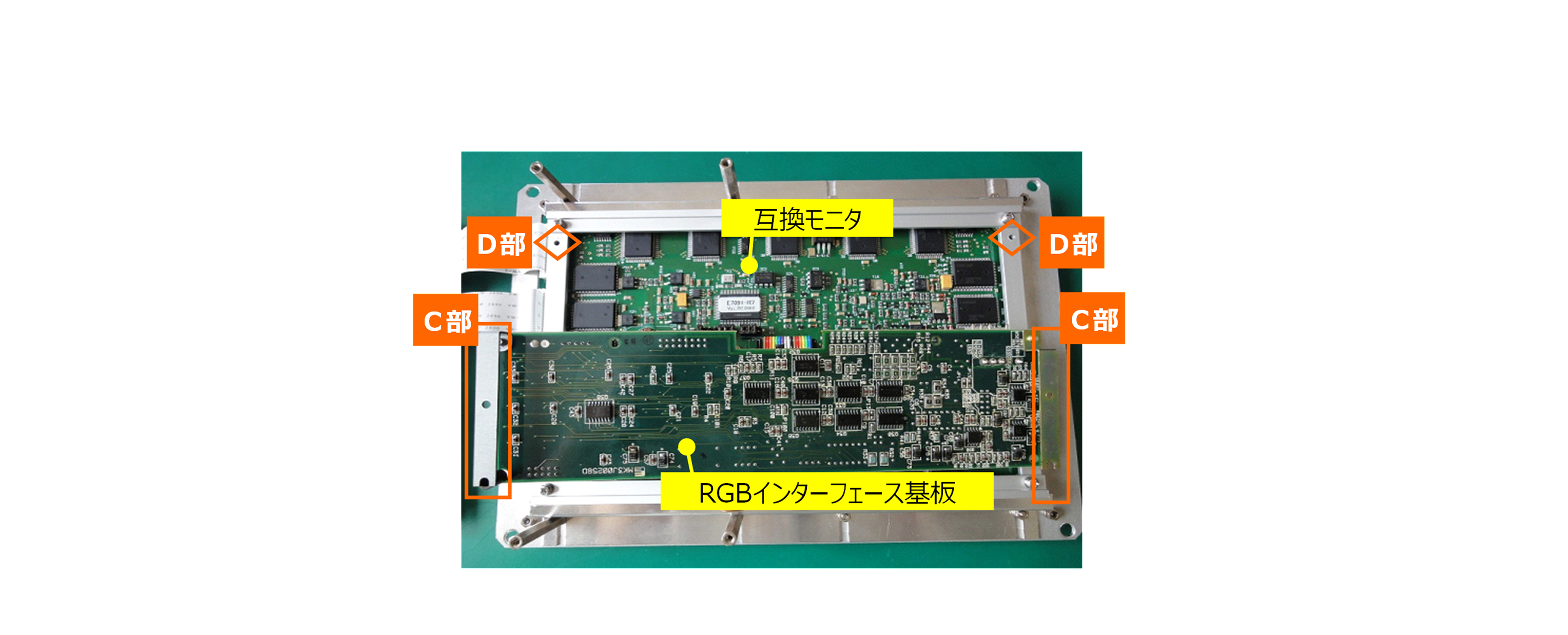

図7．RGBインターフェース基板の取り付けステー

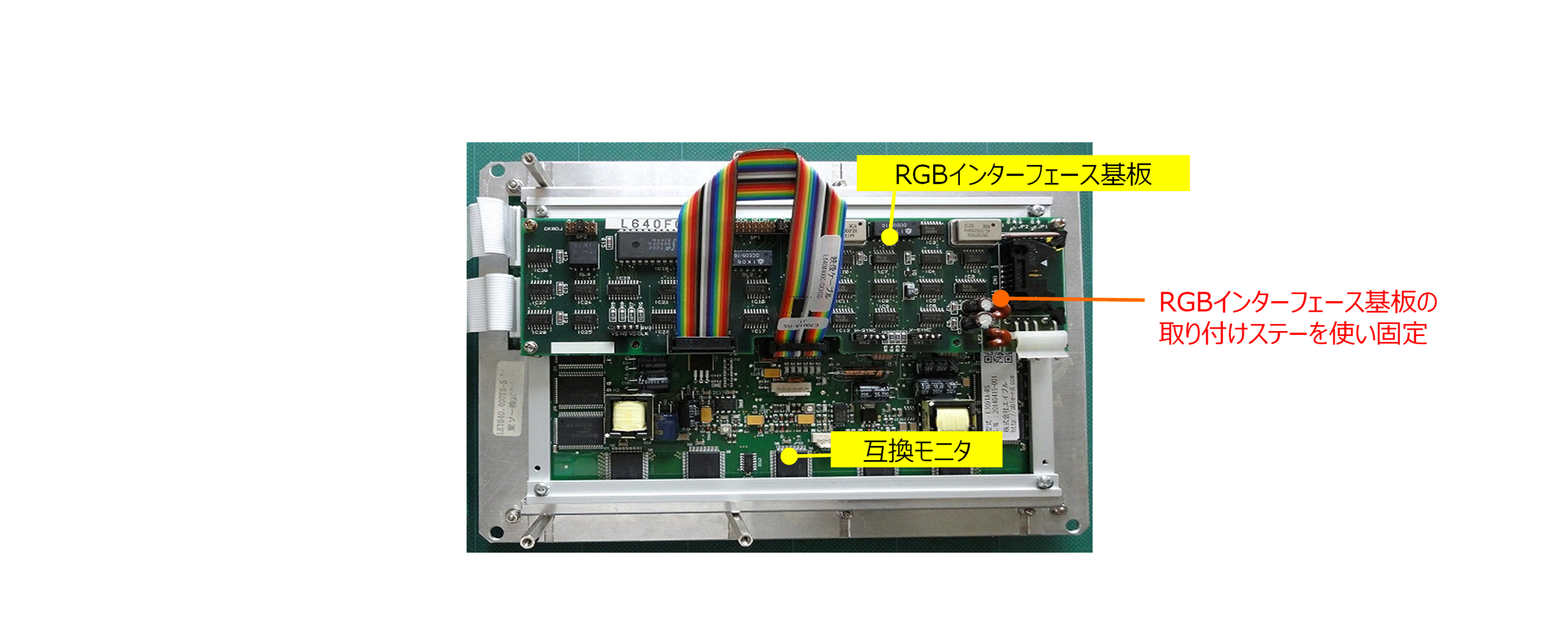

図8．RGBインターフェース基板の状態（固定時）

C. 動作検証機器

1. 概要

動作検証機器は、対象となる既存モニタ，互換モニタを単体にて動作させ、既存モニタ，互換モニタの機能チェック（表示状態、キャロルタッチの動作状態および座標データの確認など。）を可能にする専用機器になります。
弊社は、この動作検証機器を用い、既存モニタ，互換モニタの機能チェック，調整，２４時間のエージング作業を行い、
既存モニタ，互換モニタが正常に動作することを確認した上で出荷しています。
また、既存モニタ，互換モニタが故障した際は、故障個所の解析作業に動作検証機器を活用しています。

2. 対象機器

Ａ．項の「　２．対象機器　」に記載さてきる対象機器が全て対応可能です。
なお、下記に示すキャロルタッチ制御基板（PART No．）は同様の対応が可能です。　←対応実績も有ります。

3. 動作検証機器との接続

対象となる既存モニタ，互換モニタを単体にて動作させるため、
図9のように、電源コネクタ（+5VDC / +24VDC）、映像コネクタ、通信コネクタを接続します。

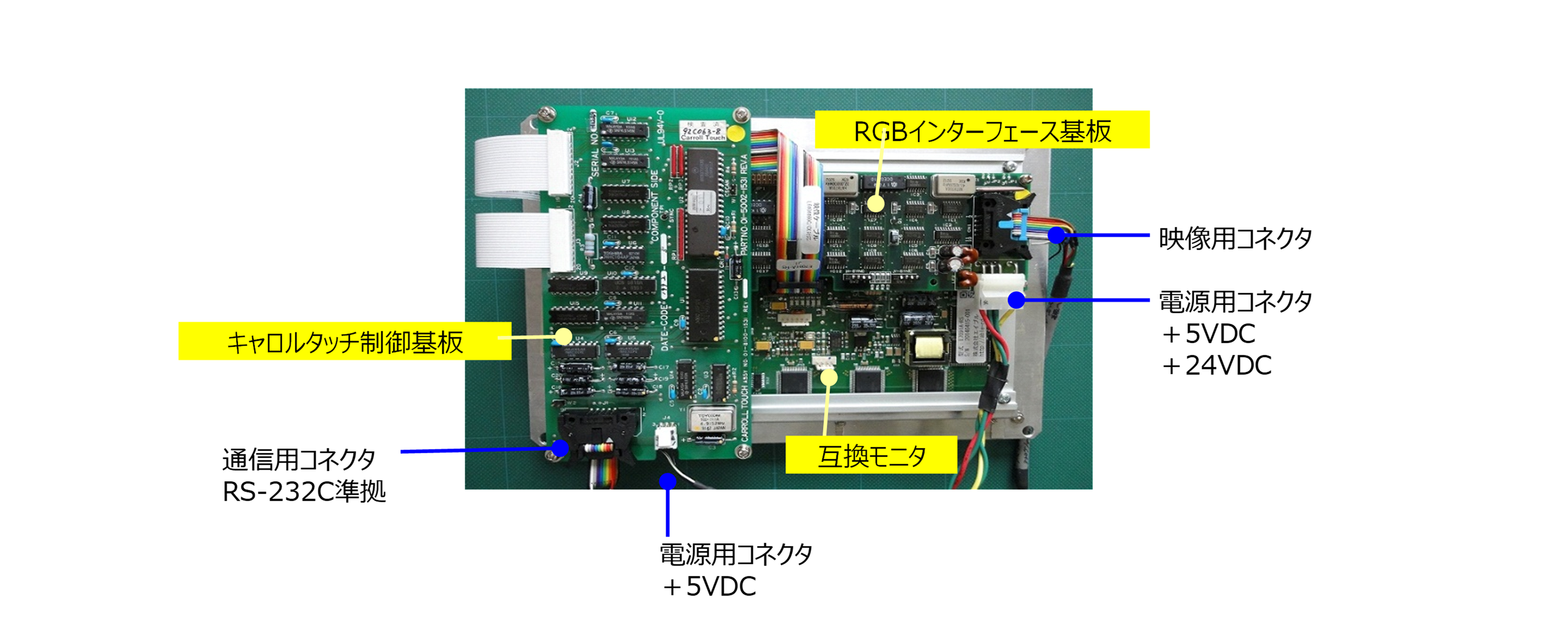

図9．動作検証機器の接続例

4. 動作検証機器による表示例

動作検証機器は、図１０．に示す対象となる既存モニタ，互換モニタの動作状態を表示、確認することが可能です。

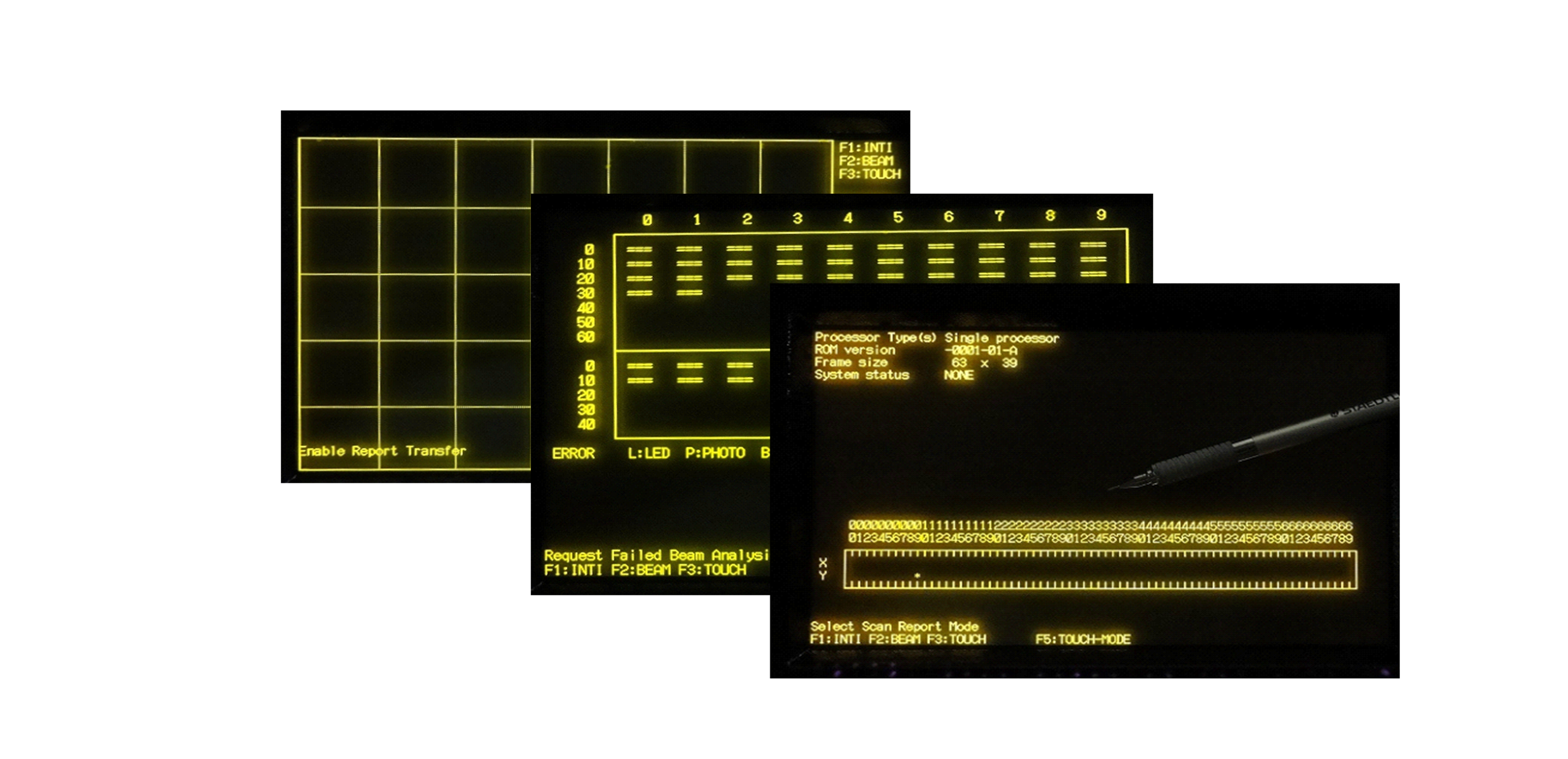

図10．キャロルタッチの動作画面の表示例
