PE-8310用CRTモニタ交換手順書（X7121-R1対応版）要約版
詳細は、PDFをご覧ください。

製品情報

1. 対象機種

1.1 対象装置

PE-8310（アプライド マテリアルズ ジャパン(株)製）が交換対象装置です。

1.2 対象モニタ

既存モニタは Computron Display Systems Inc.製 CRTモニタ 115DMX です。

2. モニタの交換方法

(1) 既存モニタの取外し

図1のCRTモニタ・ユニットから、以下の部品を順に取り外します。

• ① ブラウン管（A部の高圧ケーブルは触らない）
• ② 電源ユニット
• ③ 制御基板
• ④ 映像ケーブル
• 最終的に図２．に示す状態にします。
  　なお、ブラウン管を固定しているＢ部のネジ（４個）は、互換モニタの取付けの際に流用しますので保管しておいてください。

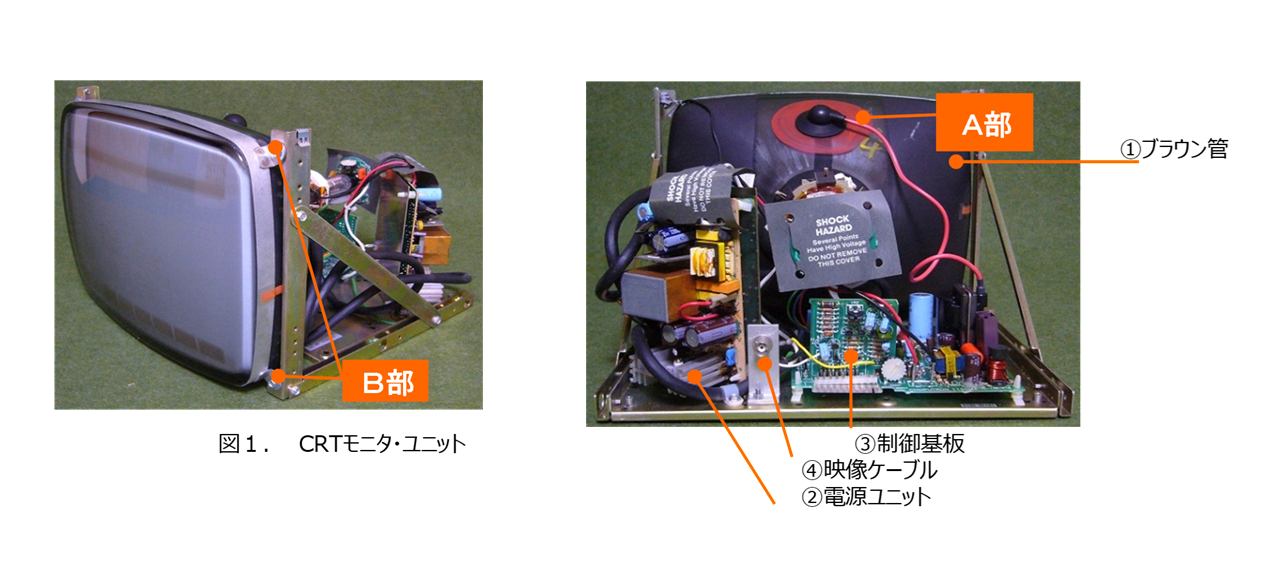

図1．CRTモニタ・ユニット

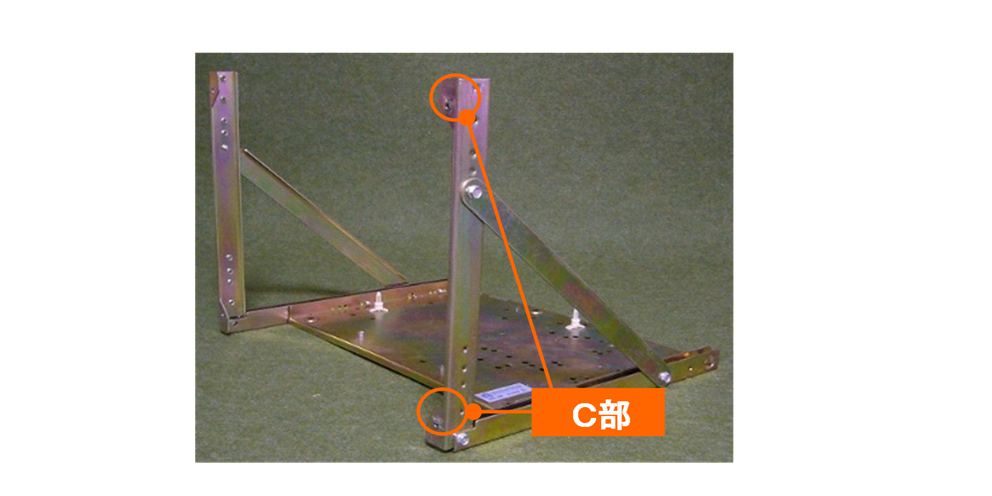

図2．CRTモニタのフレーム

(2) 互換モニタの取付け

図２に示すCRTモニタのフレームに、
　図３．に示す取付けキット（右用）のＤ部を①ブラウン管が固定されていたＣ部に固定します。
　固定ネジはＢ部で取外したネジ（４個）を利用します。　同様に、取付けキット（左用）も固定します。
　次に、図４．に示す⑤互換モニタ本体を取付けキットに固定します。　（固定ネジは⑤互換モニタに取付けてあります。）

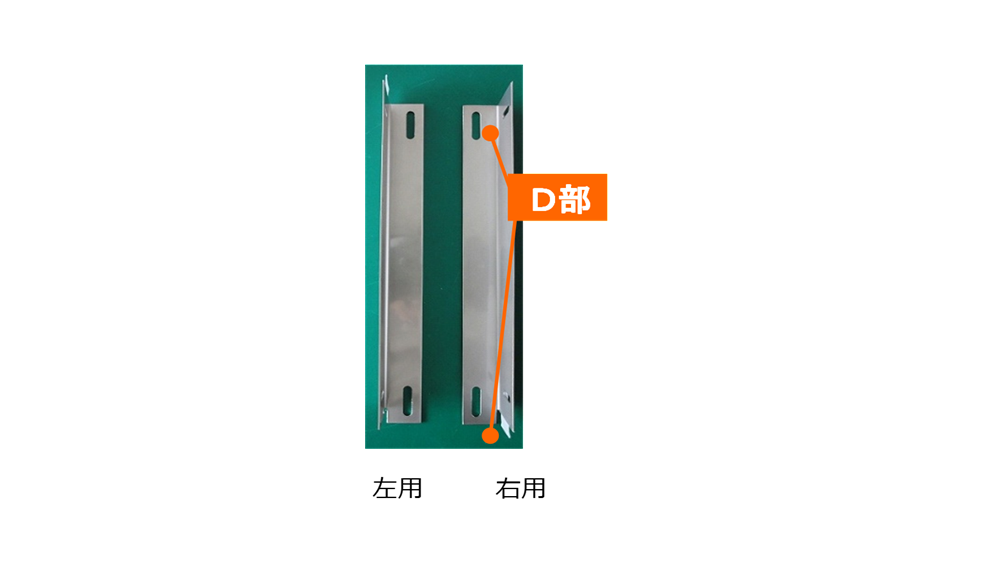

図3．取付けキット（左右）

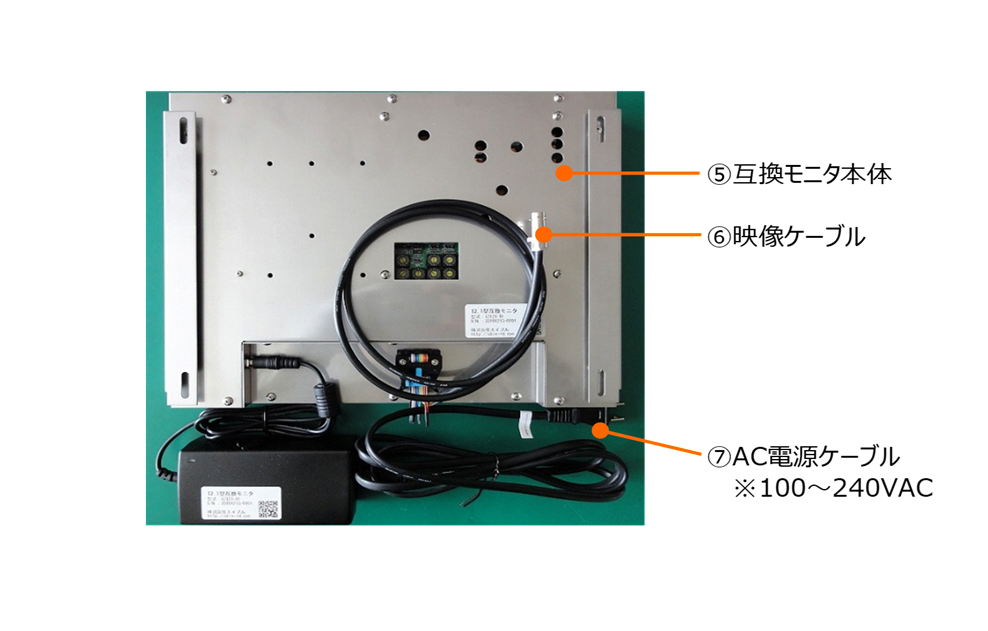

図4．互換モニタAss'y

　最後に、⑥映像ケーブル，⑦AC電源ケーブルを所定の箇所に接続します。
　これで互換モニタの交換作業は終了です。
