10.4型互換モニタ X7104(TCA-2600 / TCE-2600)交換手順書 要約版
詳細は、PDFをご覧ください。

製品情報

製造会社株式会社エイブル
機器名10.4型互換モニタ
型式X7104(TCA-2600 / TCE-2600)
対象装置TCA-2600 / TCE-2600

A. 対象装置(機種)・対象機器

1. 対象装置(機種)

TCA-2600 / TCE-2600

2. 対象機器

以下の既存モニタ構成を互換モニタ X7104 に交換します。

B. モニタの交換方法

1. 各部名称

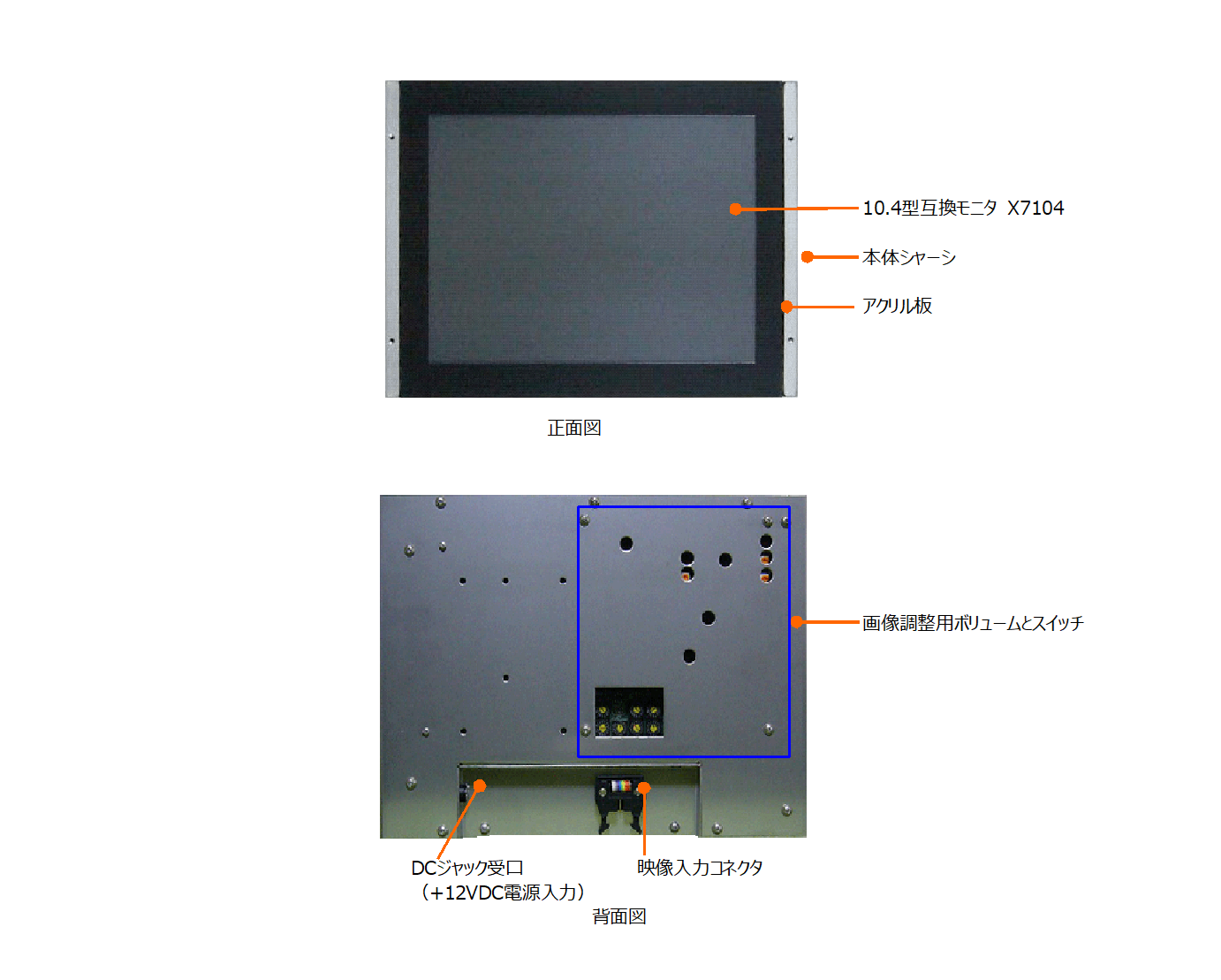

図1:10.4型互換モニタ X7104 の各部名称(前面・背面の構成部品を示す)
図1.互換モニタの各部名称

2. 既存モニタの取外し

既存モニタをモニタ・ユニット本体から取り外します。

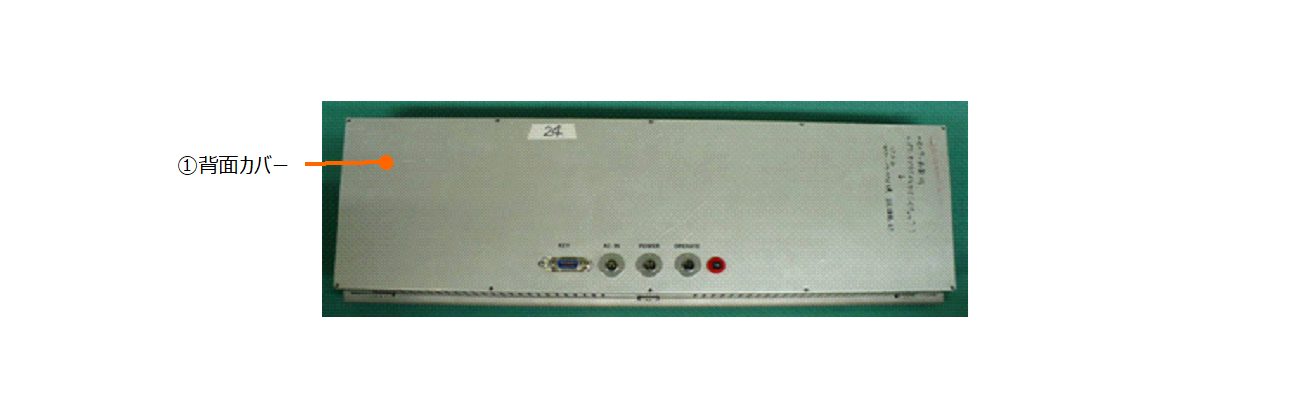

図2:モニタ・ユニット背面カバーの取外し手順(固定ネジ位置を示す)
図2.背面カバーの取外し

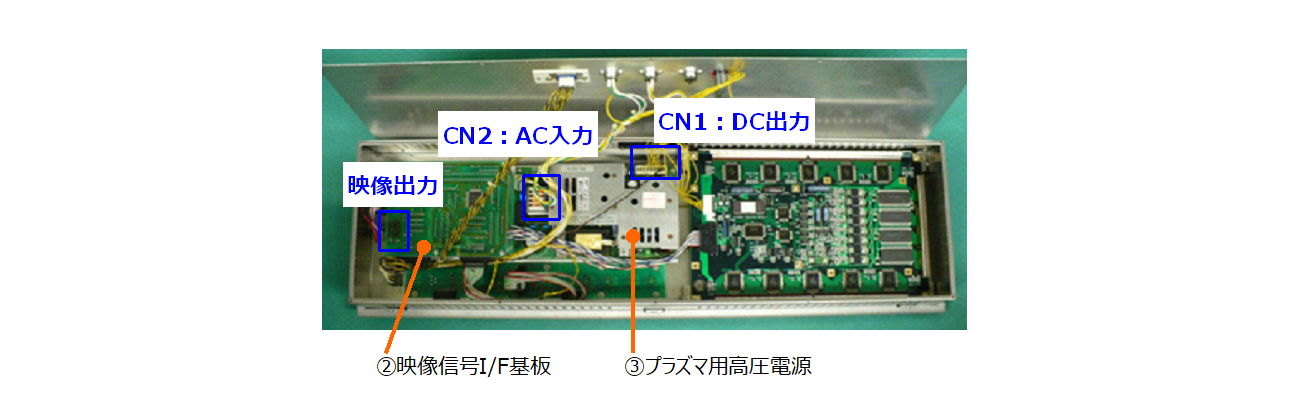

図3:映像信号I/F基板のコネクタ配置図(映像出力・電源コネクタ位置)
図3.コネクタの配置図

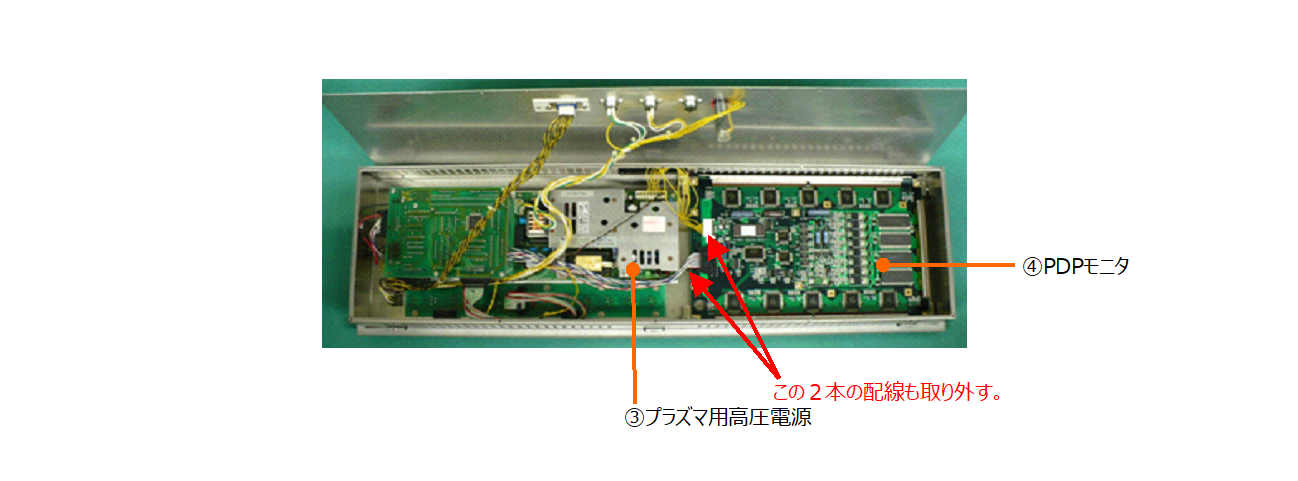

図4:プラズマ用高圧電源とPDPモニタの配置図(取外し対象部品の位置)
図4.プラズマ用高圧電源とPDPモニタ

3. ヒューズ・ボックスの取付け

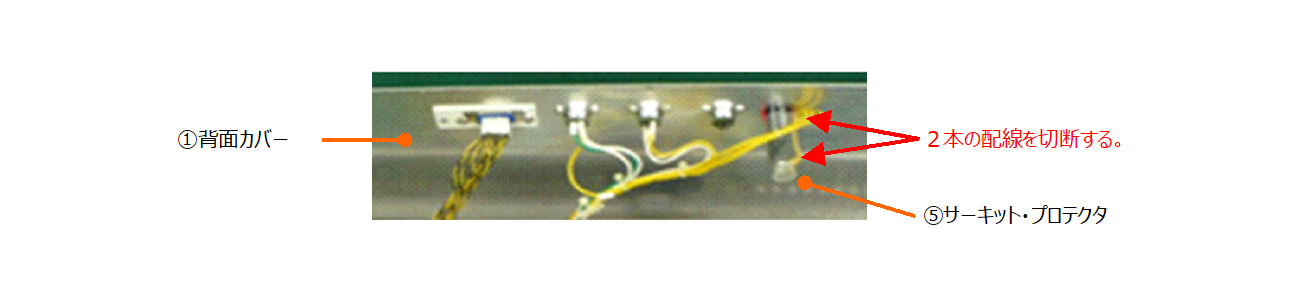

図5:サーキット・プロテクタの配置図(黄色配線の接続位置を示す)
図5.サーキット・プロテクタの配置図

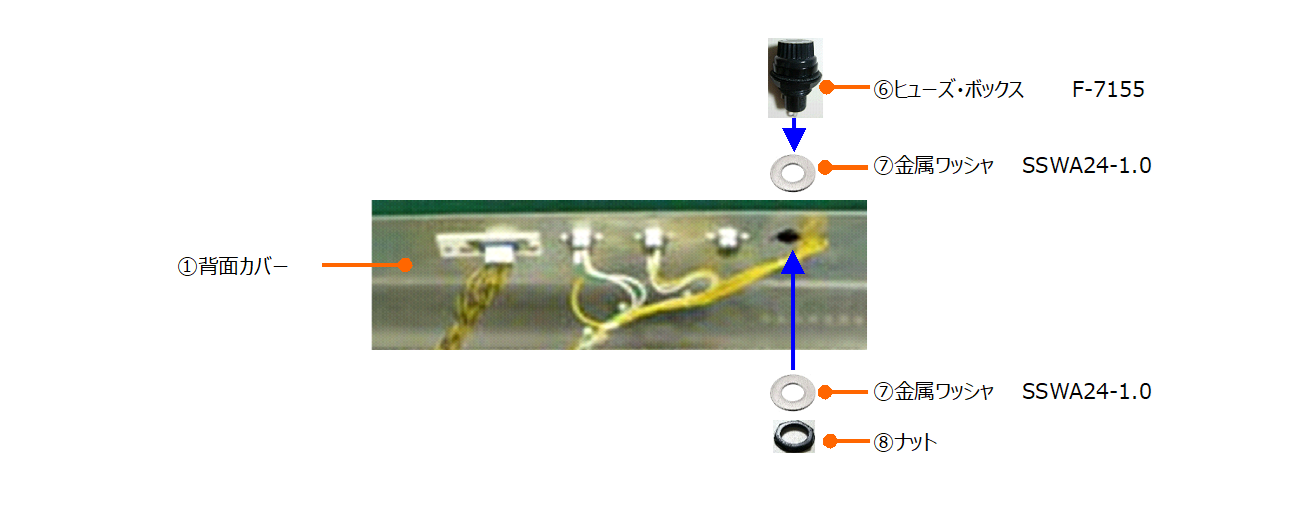

図6:ヒューズ・ボックス F-7155 の組立図(ナット固定位置を含む)
図6.ヒューズ・ボックスの組立図

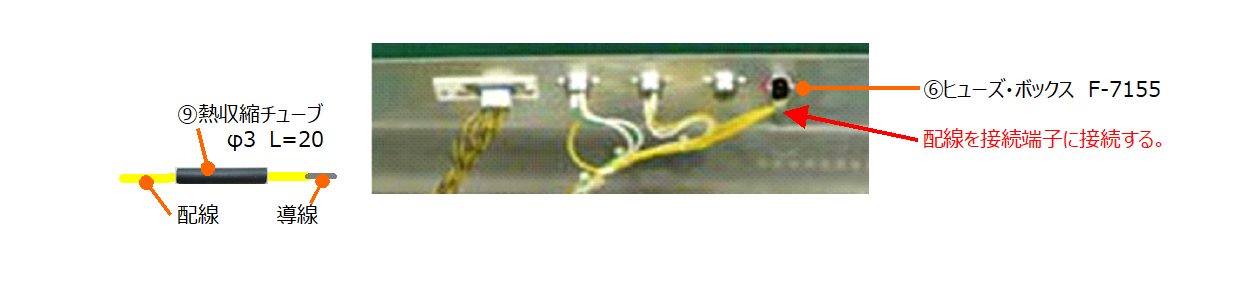

図7:ヒューズ・ボックスの配線図(黄色配線の半田付け位置と熱収縮チューブ)
図7.ヒューズ・ボックスの配線

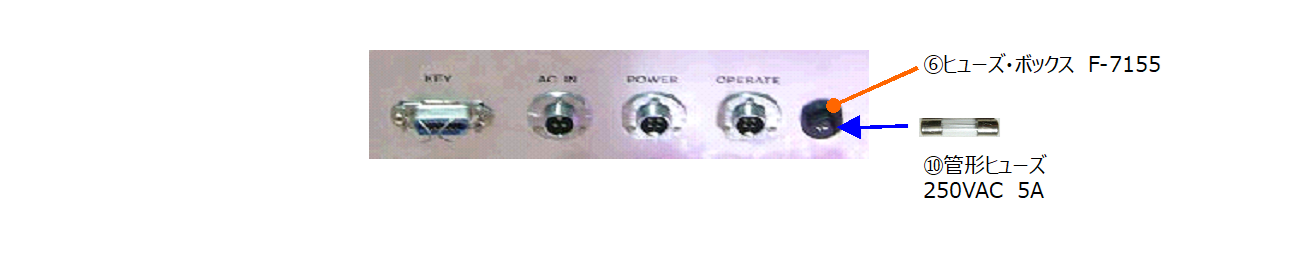

図8:管形ヒューズ 250VAC 5A の取付け手順(ヒューズ・ボックスへの装着)
図8.管形ヒューズの取付け

4. AC電源Ass'yの取付け

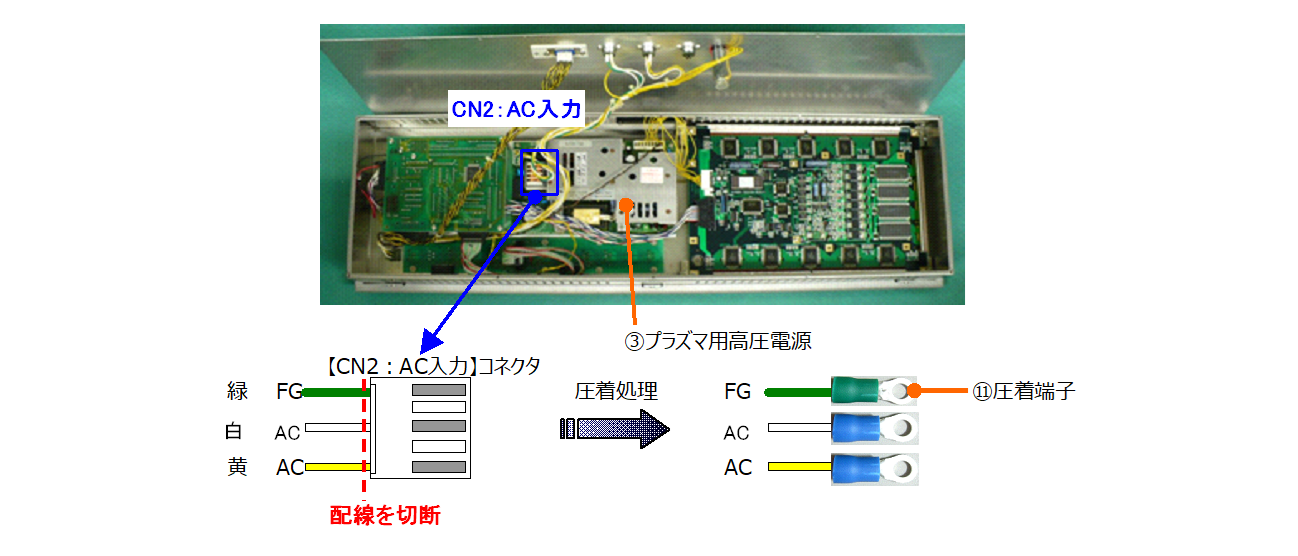

図9:AC入力コネクタ CN2 の配線処理(圧着端子の色別接続)
図9.AC入力配線の処理

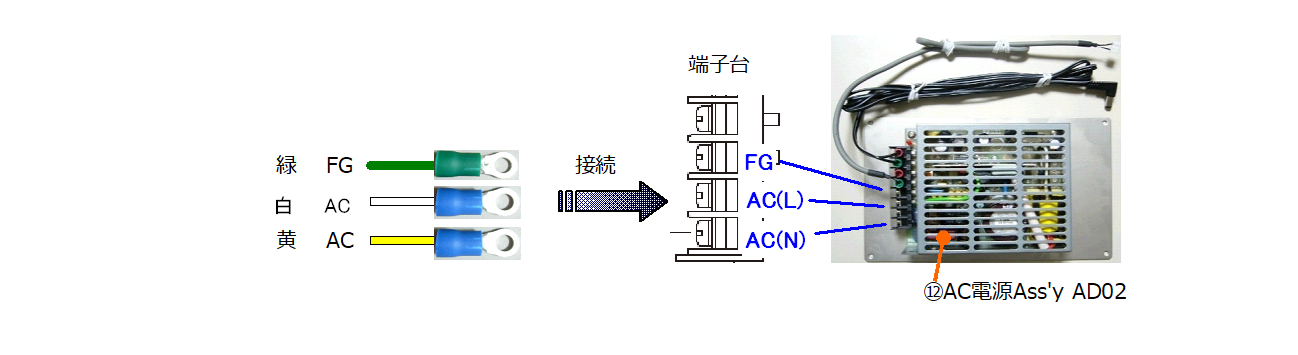

図10:AC電源Ass'y AD02 の端子台接続図(FG・AC の圧着配線)
図10.AC入力配線の接続図

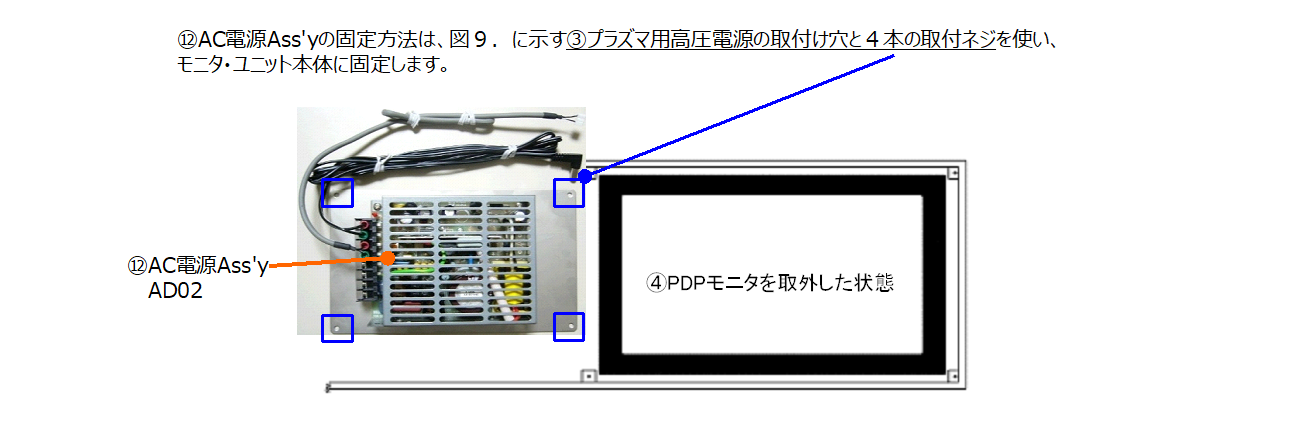

図11:AC電源Ass'y AD02 の取付け位置(既存高圧電源の取付け穴を使用)
図11.AC電源Ass'yの取付け位置

5. 互換モニタの取付け

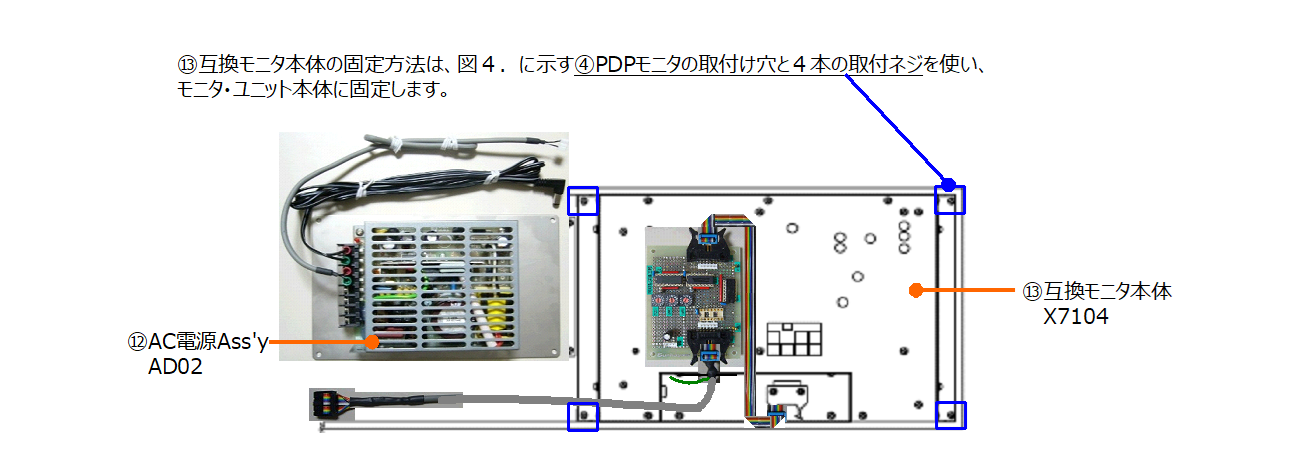

図12:互換モニタ本体 X7104 の取付け位置(PDPモニタの取付け穴を使用)
図12.互換モニタ本体の取付け位置

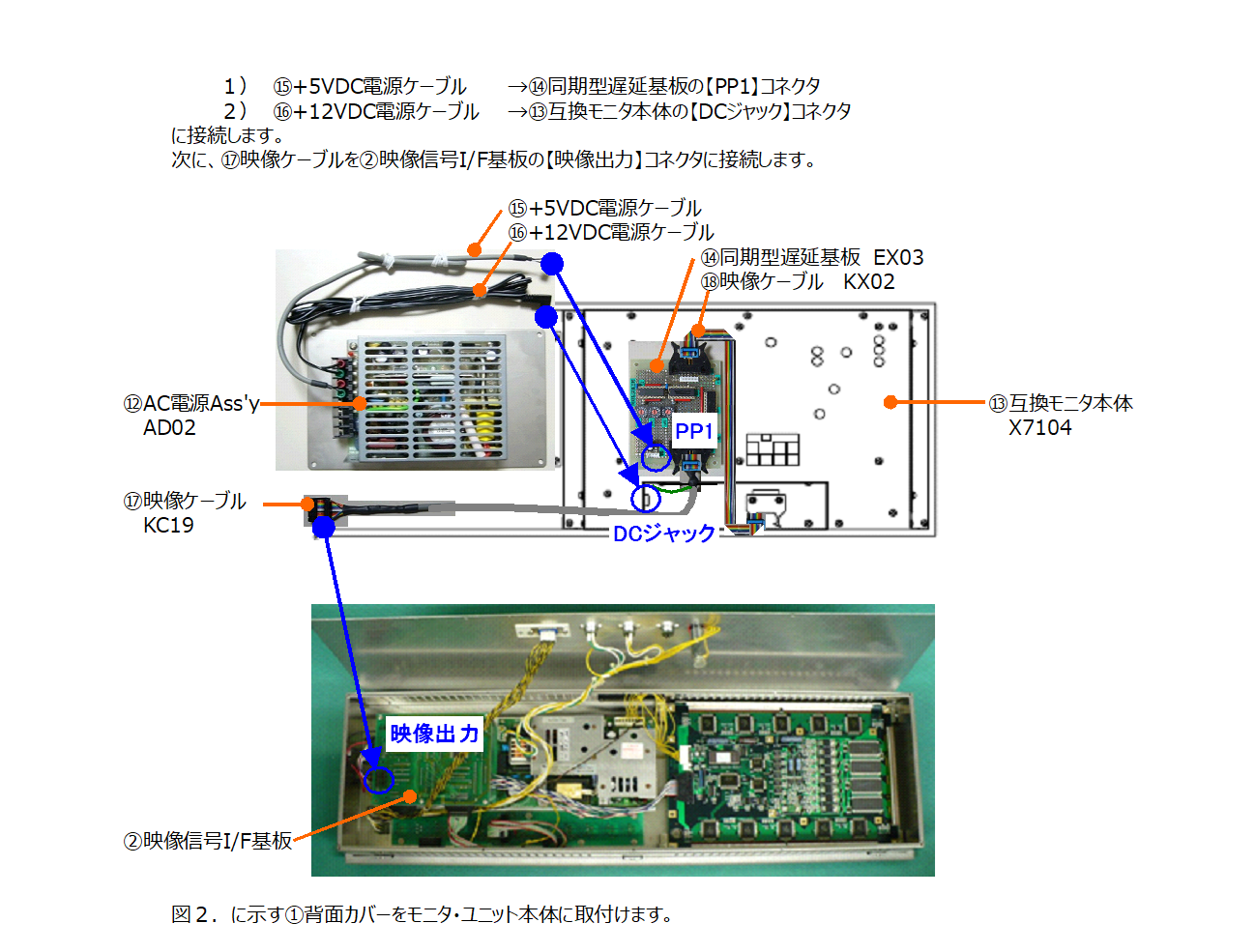

図13:電源ケーブル・映像ケーブルの接続図(PP1・DCジャック・映像出力)
図13.電源・映像ケーブルの接続図

C. 画像調整

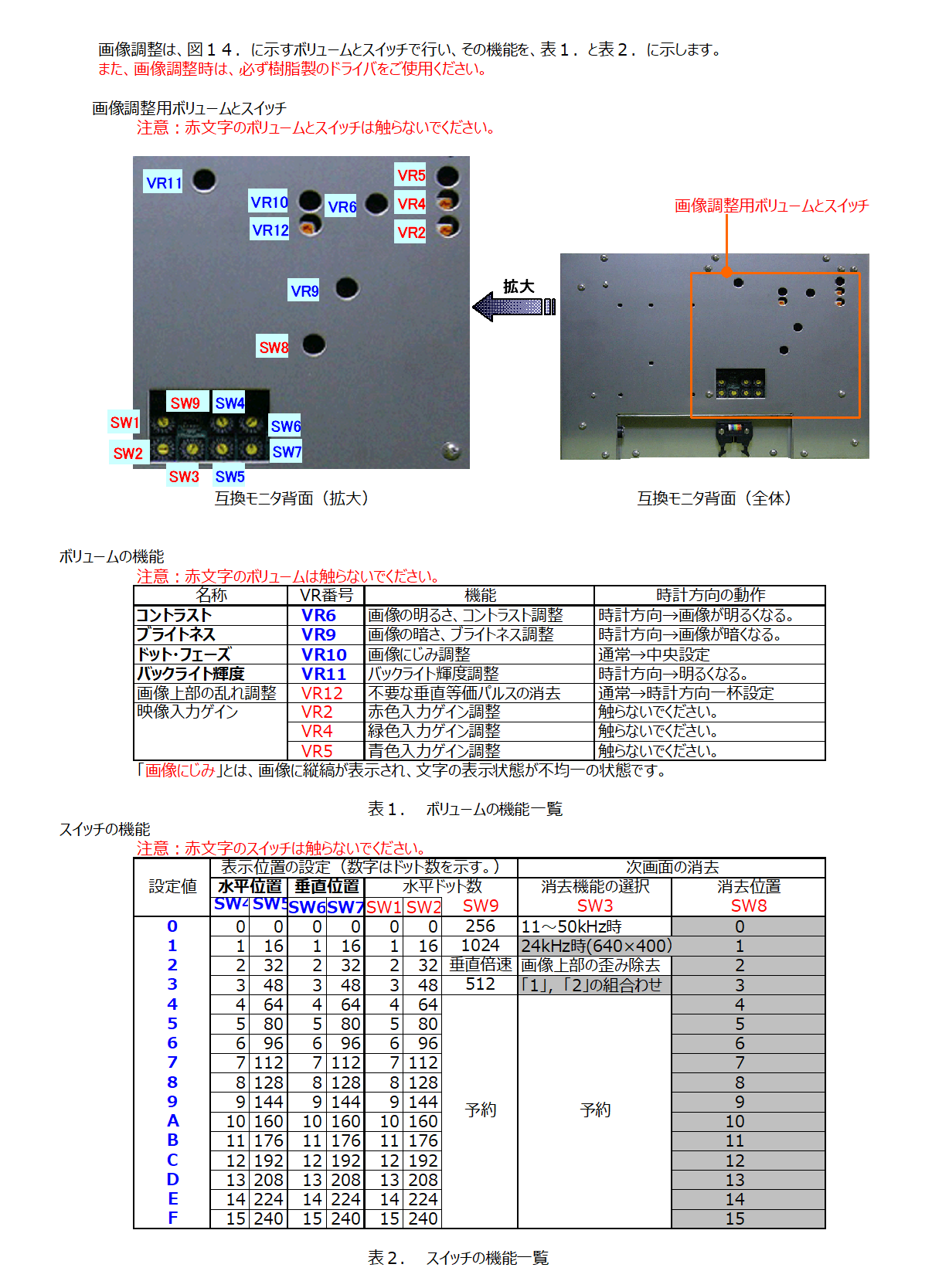

図14:画像調整用ボリュームとスイッチの配置図(VR番号・SW番号の位置)
図14.ボリュームとスイッチの配置図

画像調整は背面のボリューム(VR6, VR9, VR10, VR11, VR12)で行います。

D. 故障かな?と思ったときには

症状原因対処方法
画像が表示されない電源・映像ケーブル未接続ケーブルを正しく接続
画像が明るすぎる/暗すぎるブライトネス調整不適切VR9を調整
色が濃すぎる/薄すぎるコントラスト調整不適切VR6を調整
画像が欠ける/ずれる表示位置調整不適切SW4〜SW7を調整
縦縞が出るドット・フェーズ調整不適切VR10を調整

以上で交換作業は完了です。
