CDE-80N用モニタ交換手順書（10.4型互換モニタ X7104B-S1対応版）要約版
詳細は、PDFをご覧ください。
製品情報
| 製造会社 | 芝浦メカトロニクス（株） |
| 機器名 | ケミカルドライエッチング装置 |
| 機種名 | CDE-80N用モニタ |
| 互換モニタ | X7104B-S1（10.4型・LEDバックライト） |
1. 対象機種
1.1 対象装置
芝浦メカトロニクス（株）ケミカルドライエッチング装置 CDE-702 / CDE-80N / CDE-903
1.2 対象モニタ
以下の組み合わせが交換対象です。
- PDPモニタ FTE8050RP-003（富士通）
- ACプラズマモニタ用インターフェースアダプタ FPF07A-102N
- タッチパネル制御基板 N320-0320-T014/01 ＋タッチパネル N08L-0300-0017
2. モニタの交換方法
(1) 既存モニタの取り外し
図1の既存モニタから以下のコネクタを順に取り外します。
- タッチパネル制御基板（CN1 / CN2 / CN3）
- PDPモニタ FTE8050RP-003（CN1）
- FPF07A-102N（CN1 / CN3）＋映像ケーブル（B）
※互換モニタには FPF07A-102N の機能が組み込まれているため不要となります。

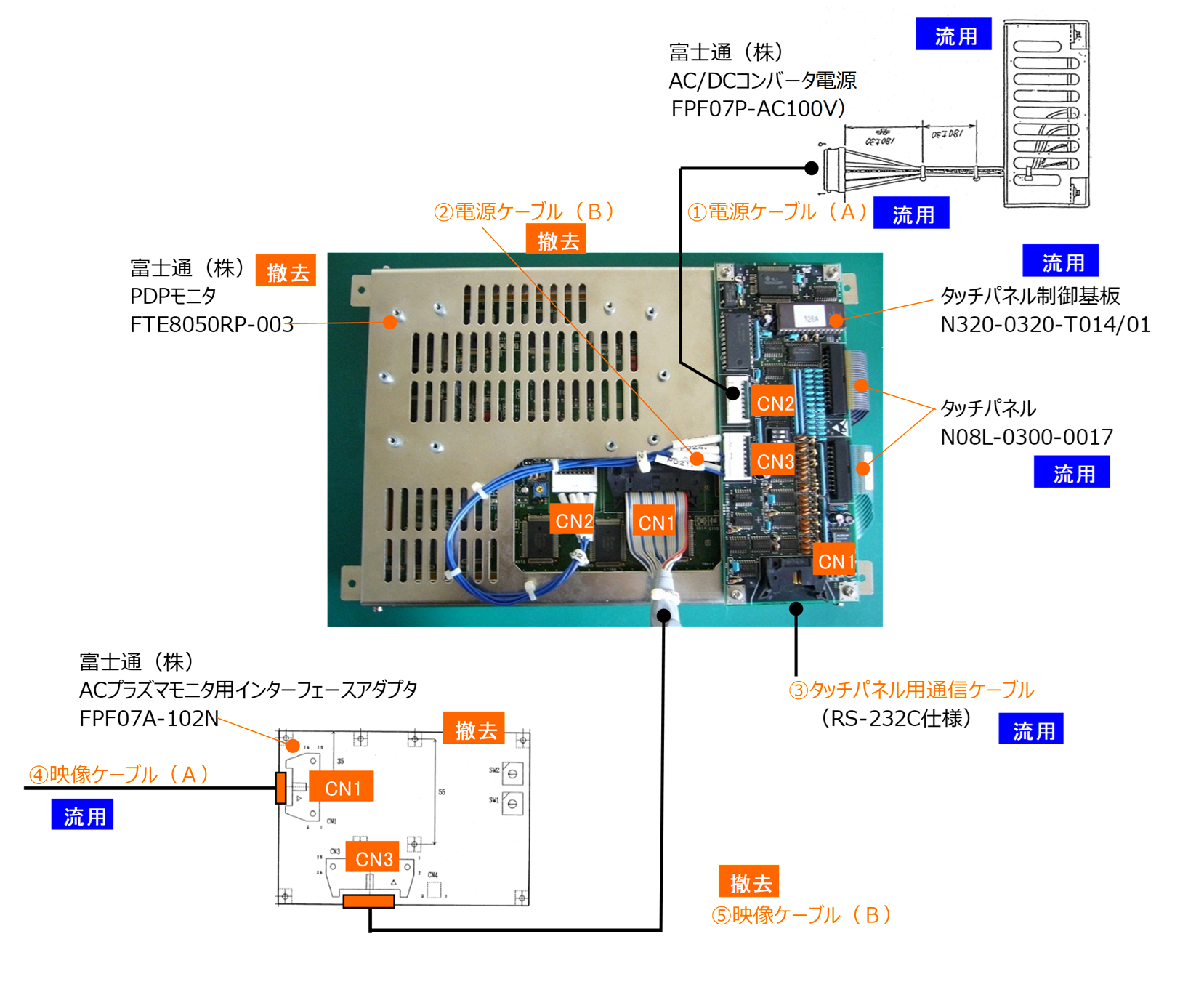

図1．既存モニタの構成
(2) 互換モニタの取付け・接続
互換モニタは既存モニタのフレームを流用して取り付けます。 電源系・制御系のケーブルは図2の通り接続します。
- ① 電源ケーブル（A） → タッチパネル制御基板 CN2
- ③ タッチパネル通信ケーブル（RS-232C） → CN1
- ⑤ 映像ケーブル（A） → 映像ケーブル（FPF07A-102N CN1）
- ⑦ DC電源ケーブル → X7104B-S1 本体（DCジャック）
- ⑧ AC電源ケーブル → AC100V
AC電源Ass'yは裏面の両面テープで任意の場所に固定します。

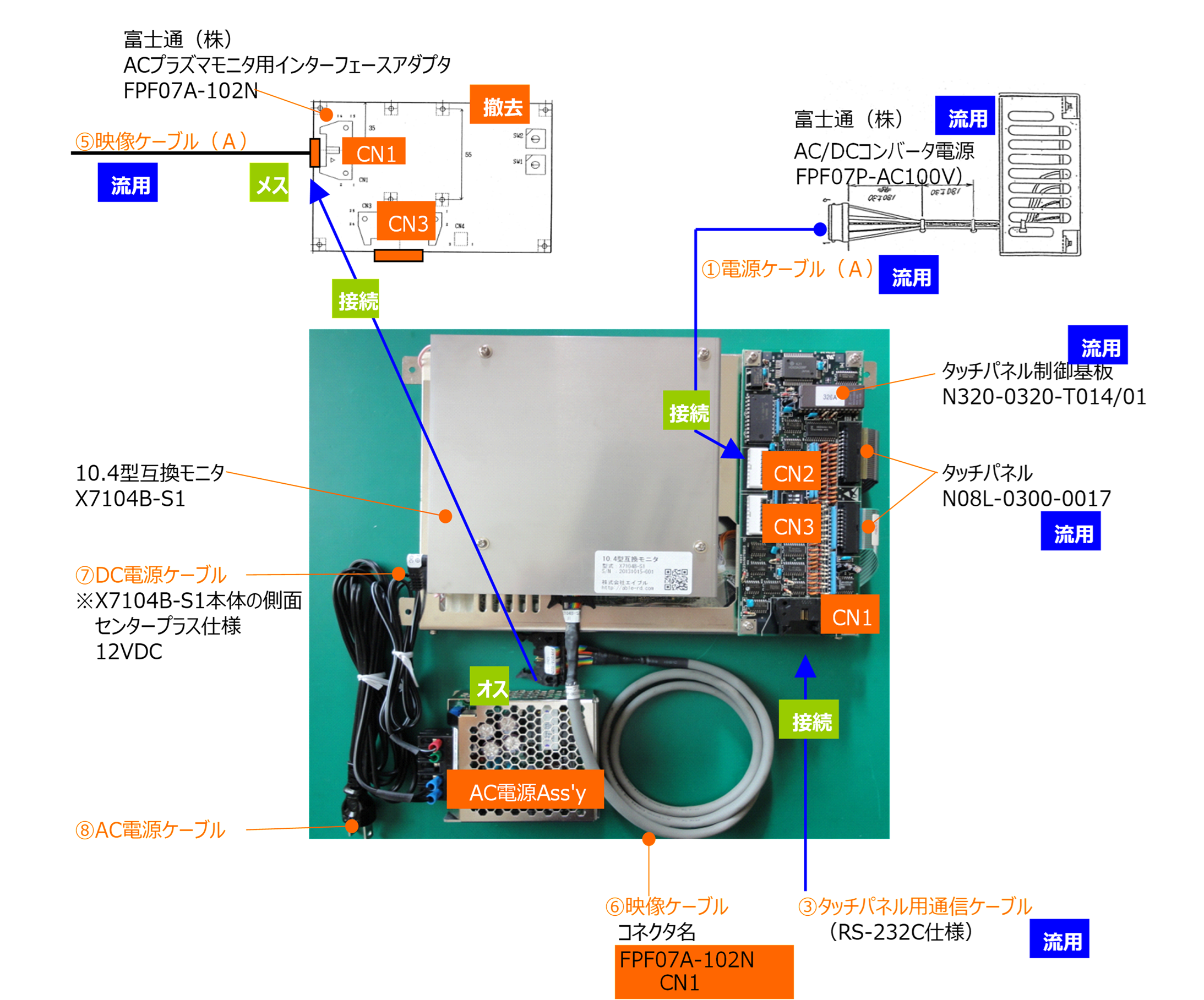

図2．互換モニタの構成
以上で交換作業は完了です。
